Bornier raccordement faisceau tdb + autres prises

[Remy91]

Pas mal de recherche sur le forum sans trouver de réponse sur ce fameu bornier de raccordement.

Il y a sur la droite de la colone de direction, au niveau du neman, un bornier incorporé au tableau de bord dans laquel s'enclenche trois fiches, toutes les trois sont du memes format et ont les memes détrompeur.

1 fiche avec des fils bleu, 1 fiche avec des fils noir et gris et 1 autre avec des fils noir et vert.

MES QUESTIONS:

1 - J'ai fais mon boulet lorsque j'ai démonter car je n'ai pas du tout reperer l'ordre de branchement.
Quelqu'un sais t'il lordre de branchement des 3 fiches ?

2 - Techniquement, a quoi sert ce bornier ?

[Tot69]

Je regarde ça demain, j'ai démonté un TDB.

[Remy91]

Les problèmes en photos

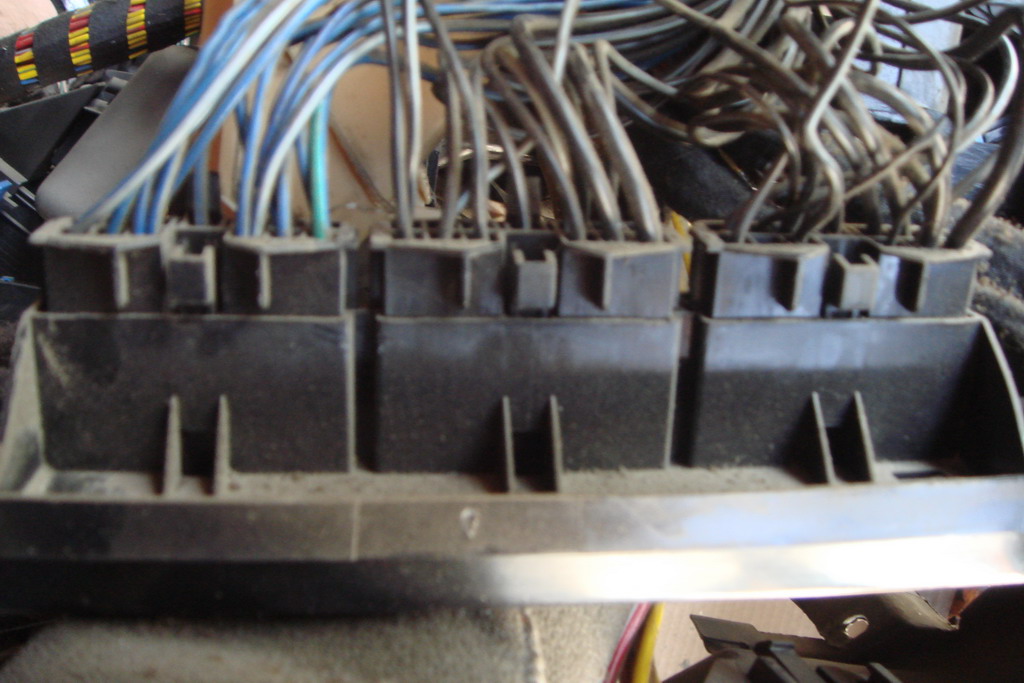

Alors pour le bornier de 3 fiches.
Pour le moment, j'ai branché les fiches selon leur mémoire de forme et la longueur des fils.
Au fond, la fiche avec les fils bleu, au milieu les noir et gris, et le plus en avant, les noir et vert. A CONFIRMER



J'ai maintenant remis le tdb, mais quelques prises reste sans partenaire , comme celle ci qui ce situe au niveau des manos d'huile.
J'ai d'abord pensé a la boite a gant, mais celle ci est déjà raccordé.
Sert t'elle sur une williams ?



Au niveau des pieds du conducteur, a gauche, une grosse prise blanche avec 2 fils ???



Sur le cable compteur, nous avons un signal qui sort grâce à 3 fils de petit calibre.
Ce qui me choque, c'est la continuité du raccordement avec du fils de plus gros calibre !



Allez, pour la forme , une petite dernière.

Derrière le compteur compte tour, nous avons un petite prise avec 2 fils, à quoi sert t'elle ????
Car c'est une connection fantome ! il n'y a pas de contact dans le compteur

[Tot69]

A tu toujours besoin d'info sur le bornier ?

[gtt-forever]

Celle au niveau du pied du conducteur ça serait pas celle pour le feu stop ? (capteur sur la pédale de frein)

[Remy91]

A tu toujours besoin d'info sur le bornier ?

OH QUE OUI !

[Remy91]

Celle au niveau du pied du conducteur ça serait pas celle pour le feu stop ? (capteur sur la pédale de frein)

Non, déjà raccordé le capteur de frein, c'est un petite prise noir.

[Tot69]

Voilas :

[Remy91]

Merci pour tes photos

Sinon, quelqu'un à des réponses pour mes autres soucis ?

[clio powa]

la 3eme phto chez moi pas branché la 4eme je sais plus pas pour le son a l'arriere? il me semble mais je sais plus car moi ya plus le faisceau sur la swiss désolé et en plus elle est 400 kils de chez moi
